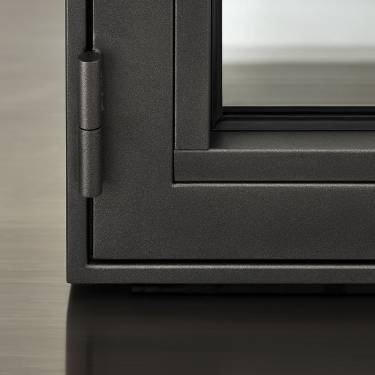

SA 20 s’inserisce in contesti edilizi che richiedono al serramento particolari caratteristiche di robustezza e sicurezza, anche per superfici di grandi dimensioni.

Ad esempio, in sedi bancarie, negozi di lusso uffici giudiziari o spazi museali.
Lo spessore di 2 mm della lamiera di acciaio zincato garantisce solidità e resistenza all’effrazione, grazie anche al sistema di assiemaggio mediante saldatura, che permette di costruire serramenti monolitici ad altissima resistenza.

Lo spessore e la conformazione dei profili con camera europea consentono l’applicazione di accessori certificati per qualsiasi tipo di apertura verso l’interno e l’esterno.

Le prestazioni di SA 20 sono state testate dai migliori laboratori di certificazione europei secondo le norme di riferimento EN 14351-1.

La compartimentazione degli ambienti per la protezione delle persone dai pericoli del fuoco e dei fumi causati dagli incendi – con i vincoli e le prescrizioni imposti dalla tecnologia tagliafuoco – pone al progettista il tema di integrare in modo coerente porte e vetrate anti-fuoco, accostandoli agli altri serramenti dell’edificio.

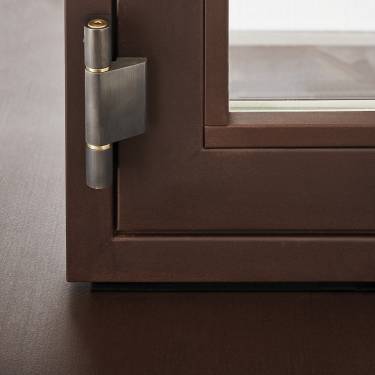

Nonostante il suo elevato grado di specificità, il sistema SA AF mette a disposizione del progetto una gamma di porte e partizioni vetrate – per utilizzo interno o esterno – con gli stessi materiali, le stesse forme e spessori, gli stessi accessori in vista dei prodotti Secco Sistemi: tutti gli elementi si riconoscono, senza però evidenziare una distonia con il resto dell’edificio.

Grazie a un accurato studio su specifici materiali e componenti interni, compresi accessori e guarnizioni, il sistema SA AF permette di ottenere serramenti che rispondono alle diverse classi di protezione al fuoco EW 30/60/90

Prestazioni

• comportamento al fuoco: E 30 – Ew 60 – Ew 90
• tenuta fumo: Sm – C5 *
• resistenza meccanica: durabilità 200.000 cicli *

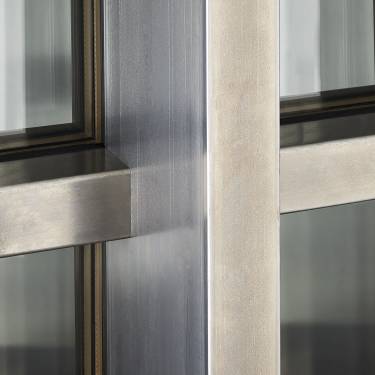

Grandi campiture vetrate richiedono inerzie maggiori e conseguente aumento delle sezioni dei montanti: 4F 1 propone la soluzione, con montanti strutturali in acciaio, acciaio inox o acciaio corten di sezione contenuta (50 mm) e dall’elevato momento di inerzia, per garantire i valori statici richiesti mantenendo l’effetto di leggerezza e trasparenza della facciata.

4F 1 configura il disegno del telaio di progetto in numerose possibili varianti e integra finestre e porte garantendo le migliori prestazioni.

Le prestazioni del sistema 4F 1 sono state testate dai migliori laboratori di certificazione europei secondo le norme di riferimento EN 13830.

Prestazioni

• resistenza al carico del vento – carico ammesso: ± 2,0 kN/m2
• resistenza al carico del vento – carico aumentato: ± 3,0 kN/m2
• resistenza agli urti: I5 / E5
• tenuta all’acqua – statica: RE 1500
• tenuta all’acqua – dinamica: 250 Pa/750 Pa

4F 2, sistema di facciata riportata, fornisce un elemento di riconoscibilità per le facciate vetrate di grandi dimensioni, con la facoltà di utilizzare e combinare all’interno e all’esterno materiali diversi quali l’acciaio, l’acciaio inox, il corten, l’ottone e il legno.

L’utilizzo di montanti e traversi di grande inerzia e sezione contenuta, consente di costruire lucenti facciate con ampie superfici vetrate, lasciando al progettista la massima libertà di configurare il disegno dei prospetti e della loro struttura.

4F 2, con la completa gamma di profili e guarnizioni, offre soluzioni su misura per l’applicazione di vetri performanti di qualsiasi tipo e spessore.
Le copertine in acciaio, acciaio inox, acciaio corten e ottone brunito dall’ingombro visivo ridotto a 50 mm conferiscono al prospetto eleganza e leggerezza, lasciando spazio al vetro e alla luce.
Le prestazioni del sistema 4F 2 sono state testate dai migliori laboratori di certificazione europei secondo le norme di riferimento EN 1383.

Prestazioni

• resistenza al carico del vento – carico ammesso: ± 2,0 kN/m2
• resistenza al carico del vento – carico aumentato: ± 3,0 kN/m2
• resistenza agli urti: I5 / E5
• tenuta all’acqua – statica: RE 900
• tenuta all’acqua – dinamica: 250 Pa/750 Pa

Nel progetto di facciate resistenti al fuoco, Secco Sistemi mantiene inalterate le caratteristiche estetiche e funzionali dei suoi prodotti.
Come partizione interna o come rivestimento esterno, il sistema 4F AF riproduce fedelmente l’immagine del progetto, sia nei materiali, sia nei dettagli costruttivi.

Le eccellenti caratteristiche fisico-meccaniche rendono il sistema resistente al fuoco anche utilizzando profili con sezioni e profondità molto ridotte.

Elementi e componenti sono appositamente progettati per rispondere a requisiti di resistenza strutturale a temperature interne di 1000°C: mantenimento delle temperature superficiali esterne al di sotto di 180°C, assenza di fumi caldi infiammabili, conservazione inalterata delle prestazioni per una durata fino a 90 minuti, con dimensione e peso dei vetri di grandezze fuori dell’ordinario.

Prestazioni

• resistenza al carico del vento – carico ammesso: ± 2,0 kN/m2
• resistenza al carico del vento – carico aumentato: ± 3,0 kN/m2
• resistenza agli urti: I5 / E5
• tenuta all’acqua – statica: RE 1500
• tenuta all’acqua – dinamica: 250 Pa/750 Pa

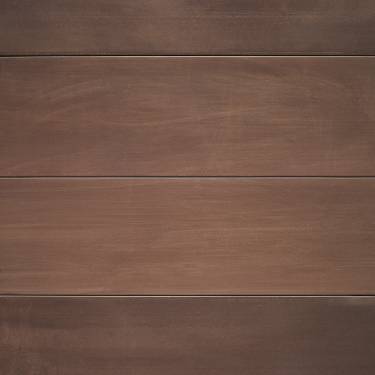

Il sistema a facciata ventilata Infinities HT si configura come una soluzione tecnologica adatta sia ai nuovi edifici, sia alla riqualificazione energetica di involucri preesistenti, consentendo l’ottimizzazione dei flussi termici, estivi e invernali, tra interno ed esterno.

I principali vantaggi derivanti dall’installazione del sistema sono: le finiture di pregio a scelta nei quattro diversi materiali, che conferiscono al rivestimento esterno un suo carattere distintivo; l’efficienza energetica e un miglioramento sensibile della prestazione termica dell’involucro, ottenuto grazie all’interazione fra coibentazione e ventilazione naturale; infine, la capacità di generare energia rinnovabile, data dalla possibilità di inserire pannelli fotovoltaici perfettamente integrati alla facciata.

fotovoltaico integrato

La facciata ventilata può includere, in alternativa ai pannelli in acciaio, laminati fotovoltaici per la produzione di energia elettrica.
I moduli impiegati, con celle in silicio amorfo, hanno rendimenti dal 6 al 10% e, integrati in una facciata esposta a sud, possono produrre circa 45-65 kWh/m2 all’anno, in funzione della radiazione solare disponibile nel sito d’installazione (considerando i dati meteorologici italiani).

Prestazioni

• peso doga infinities HT: 8,2 kg/m
• momenti resistenti della sezione su asse X: Jx = 54,3 cm4 | Wx = 23,6 cm3
• momenti resistenti della sezione su asse Y: Jy = 2195 cm4 | Wy = 131,8 cm3
• allungamento per delta T di 80°C: 1 mm/m
